Ce tutoriel vous guidera pas à pas pour le changement du topcase complet sur un MacBook pro 17 pouces A1297.

Le top case est le châssis usiné d'un seul tenant en aluminium pour le macbook pro 17 unibody. Il est livré complet, avec le clavier et d'autres pièces, pour un prix supérieur à 200€. Dans le cas d’une oxydation sévère, ou lorsque la coque présente de nombreuses traces de chocs, le changement complet du top case s’avère nécessaire, à préférer au changement de clavier simple.

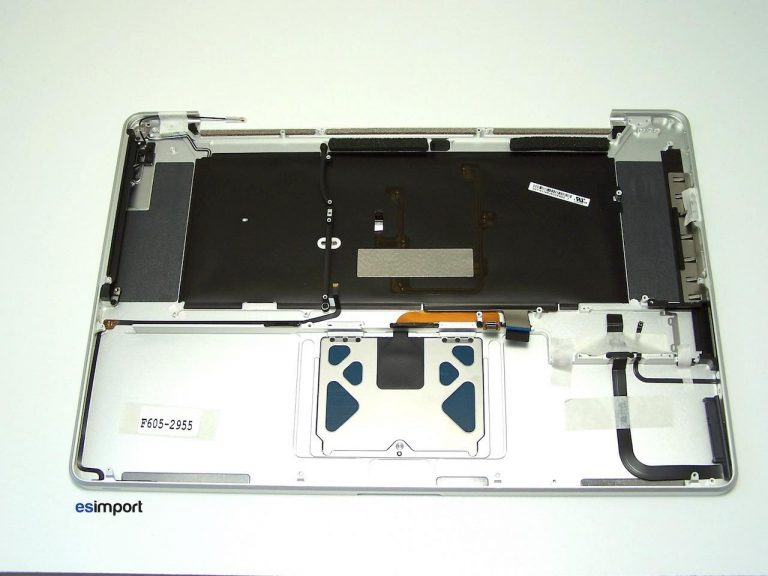

Le topcase du macbook pro 17 est livré assez complet avec toutes les pièces indiquées ci-dessous. Nous verrons ci-dessous que le changement est somme toute assez aisé et rapide:

Avant de suivre ce présent tutoriel, vous devez d’abord suivre celui sur le démontage de la carte-mère sur MacBook Pro 17 pouces

Outils nécessaires :

• Tournevis Cruciforme
• Tournevis triwing
• Spudger
• Tournevis Torx 6

Pièces nécessaires :

• top case clavier français MacBook pro 17 A1297

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

L’idée est de dégarnir tous les organes de l’ancien topcase afin de les monter dans le nouveau.

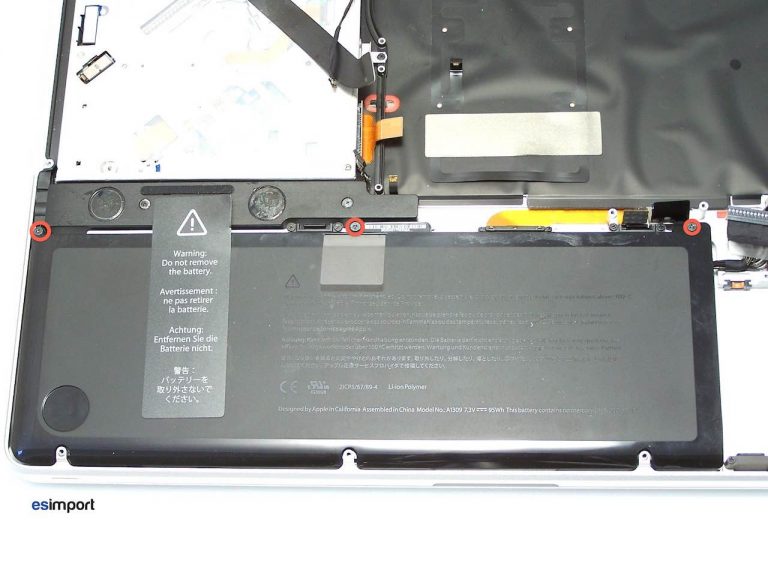

Commencer par dévisser la batterie :

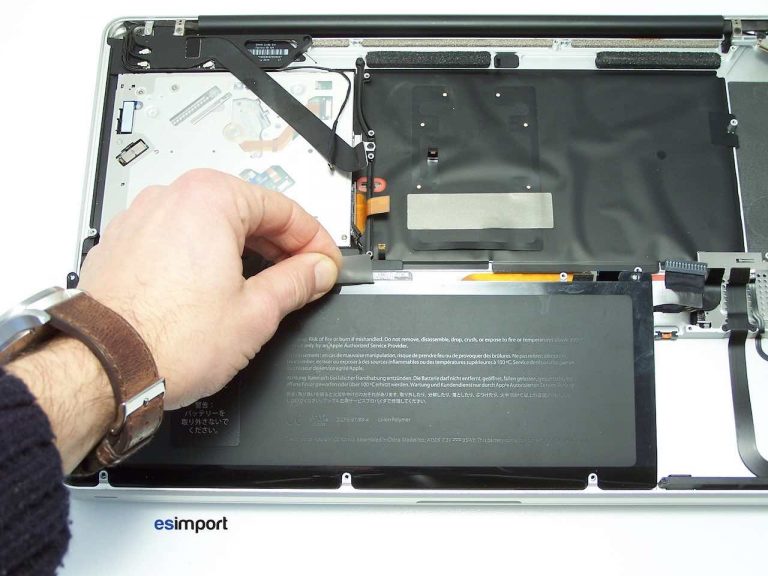

Soulever la batterie au moyen de la languette :

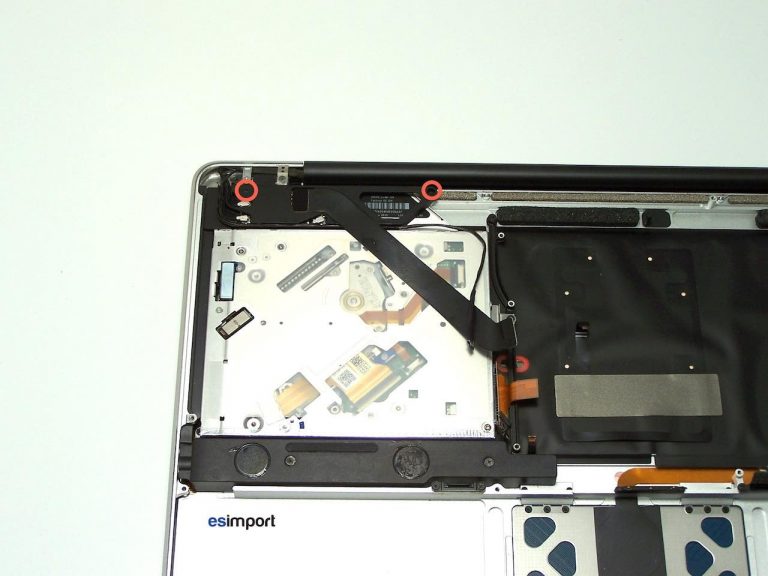

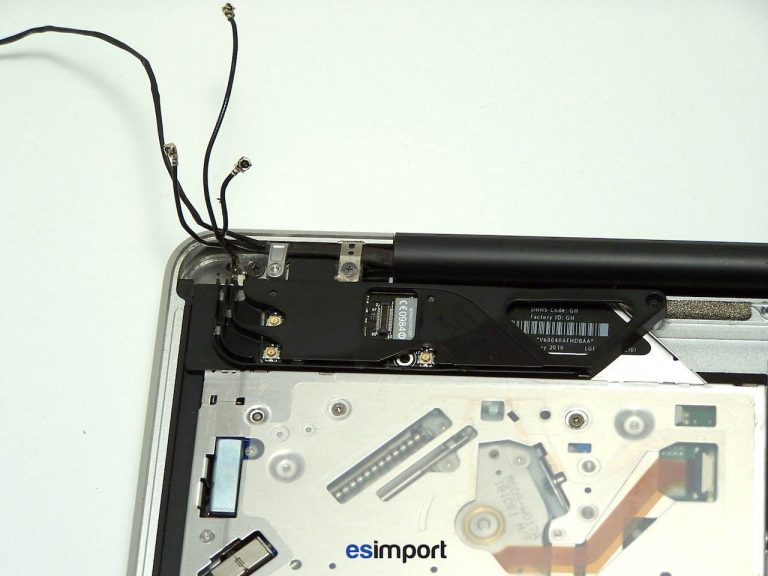

Dévisser les 2 vis cruciformes maintenant le support de l’antenne WIFI :

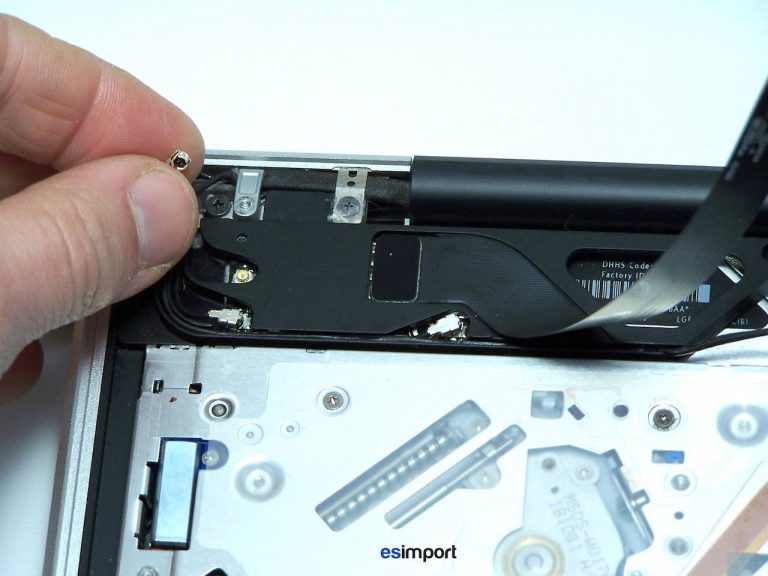

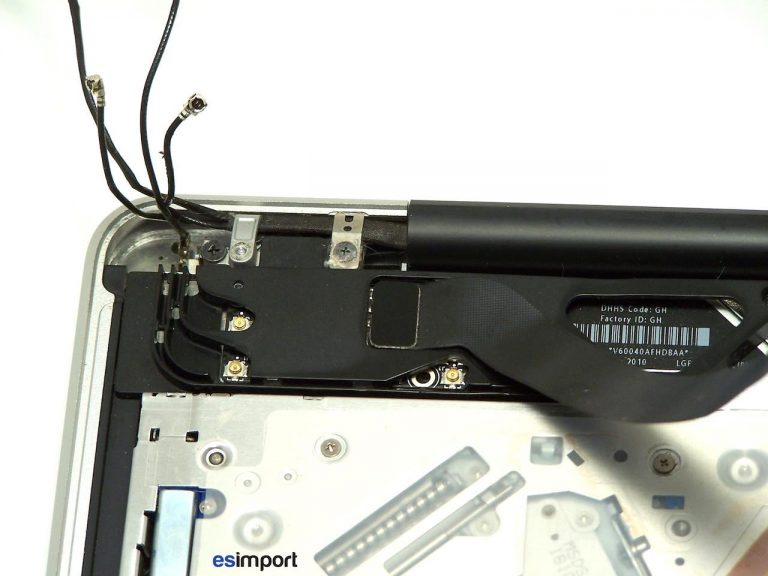

Déconnecter les 3 antennes avec le spudger pour le pas les endommager :

Leur longueur est spécifique, mais vous pouvez pour plus de sûreté les repérer au marqueur afin de ne pas les intervertir:

Débrancher la nappe qui relie la carte AIRPORT à la carte-mère du macbook pro 17 pouces:

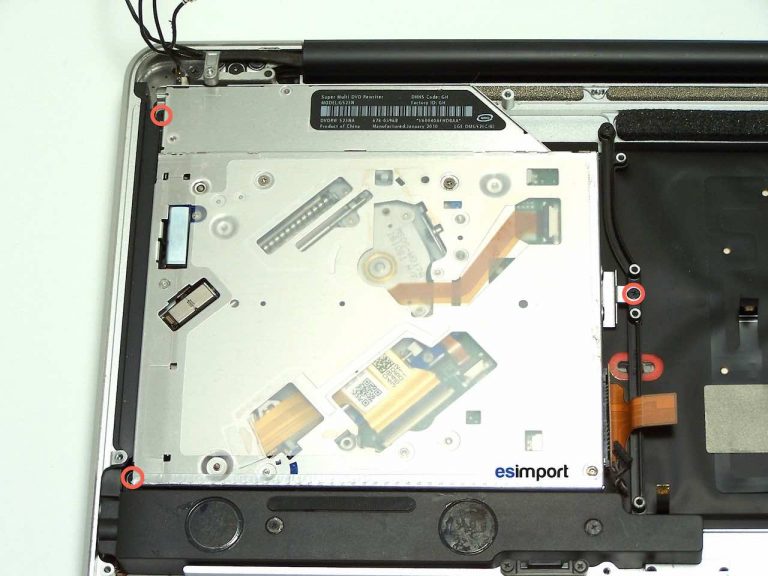

Dévisser maintenant les 3 vis du lecteur optique :

Changement du topcase sur un MacBook A1297

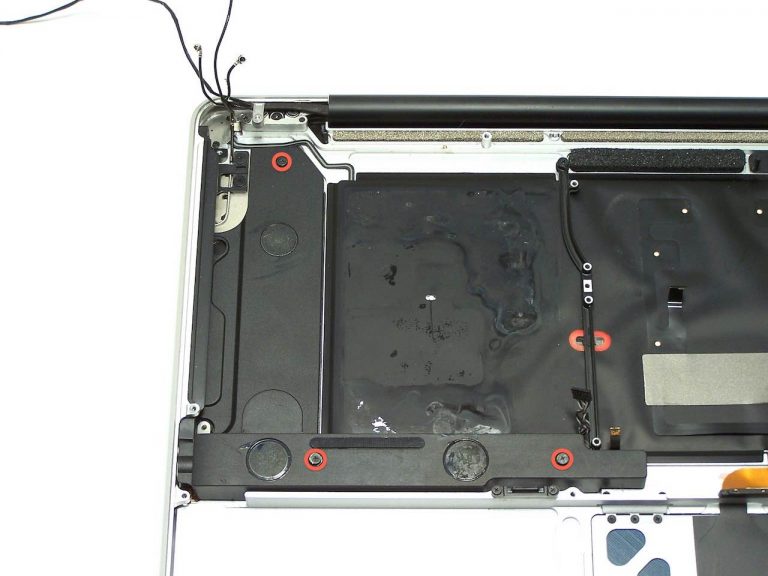

Une fois le lecteur optique CD ROM démonté, l’ensemble haut-parleur est accessible et peut être démonté du topcase:

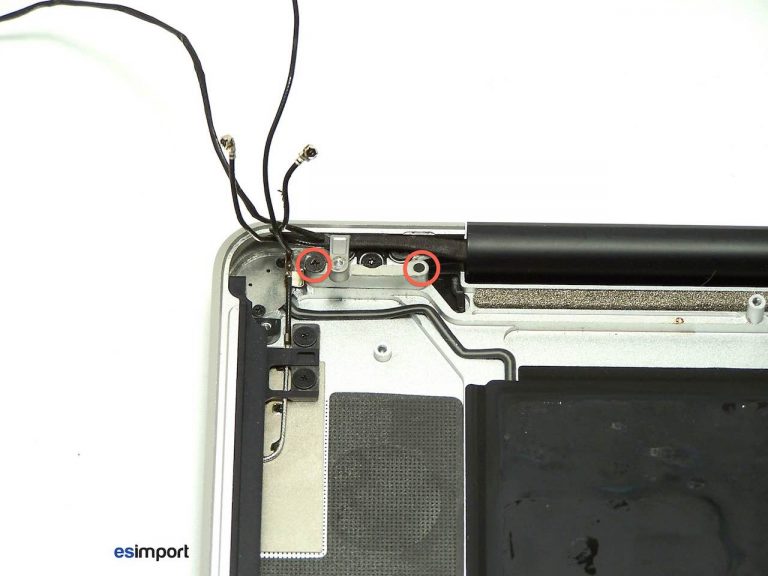

Dévisser la pièce de maintien du câble vidéo :

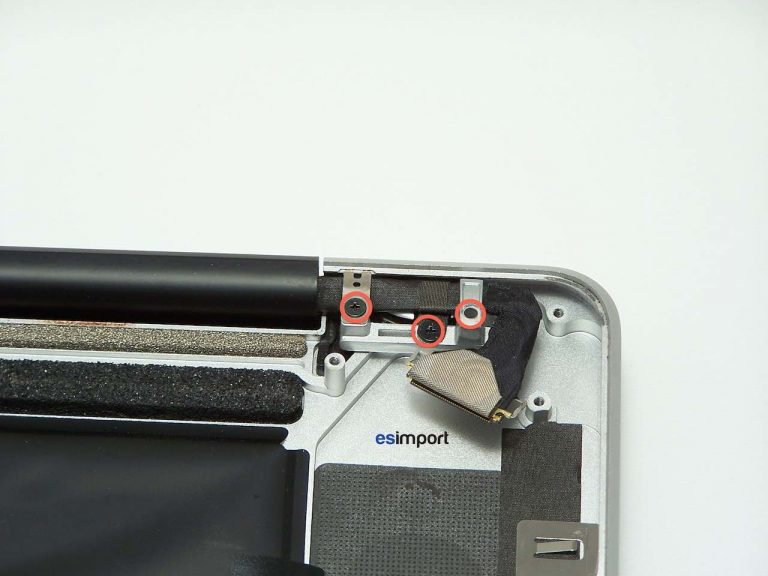

Faire de même sur la partie droite :

Démonter à l’aide du tournevis Torx 6, la charnière gauche :

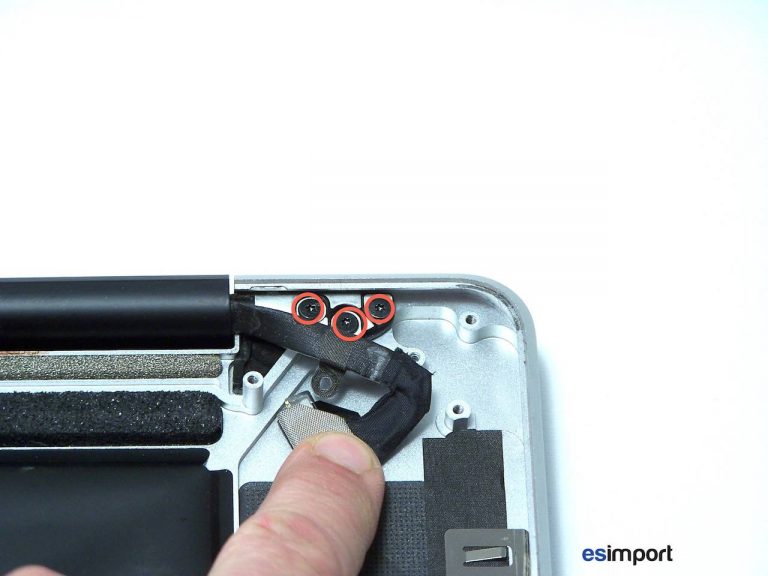

Puis la droite :

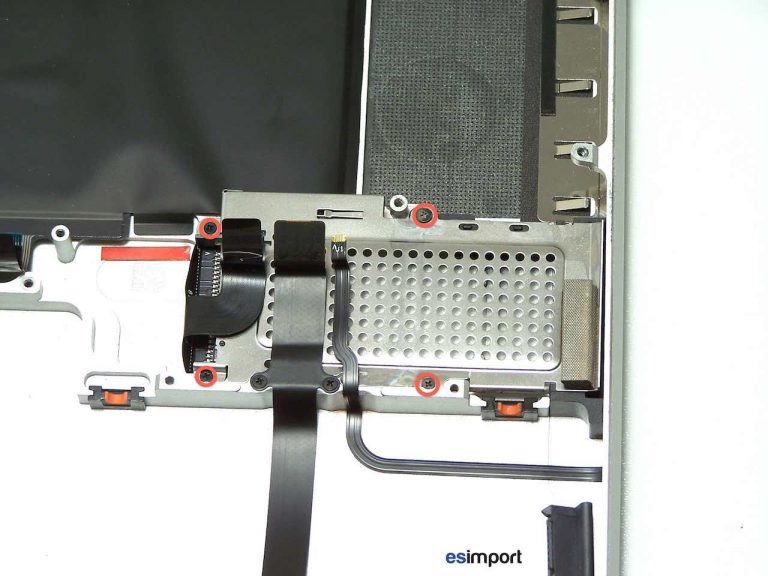

Il ne reste plus qu’à démonter la cage express card :

Vous pouvez désormais monter tous ces éléments dans le nouveau top-case et achever le remontage du macbook pro 17 pouces 2009
