Comment changer la carte-mère d'un MacBook Pro 17 pouces 2009
Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1297.
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

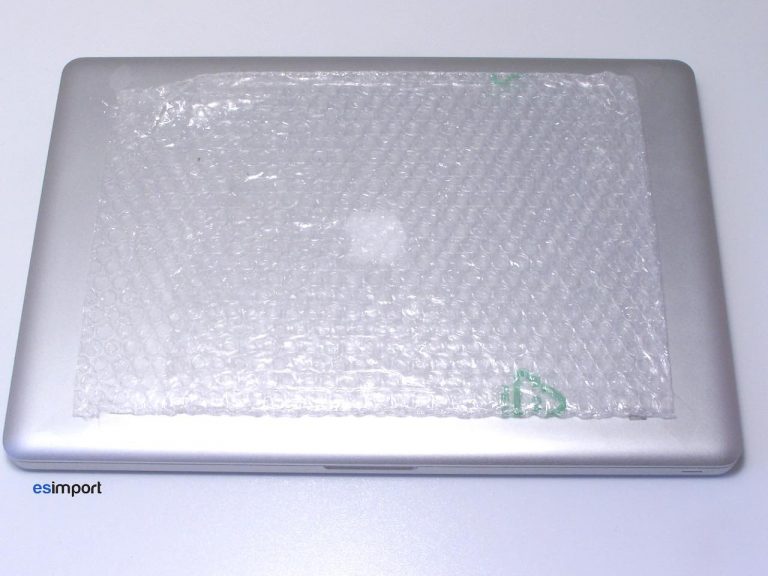

Commencer par protéger le dessus de l'écran du macbook pro 17 :

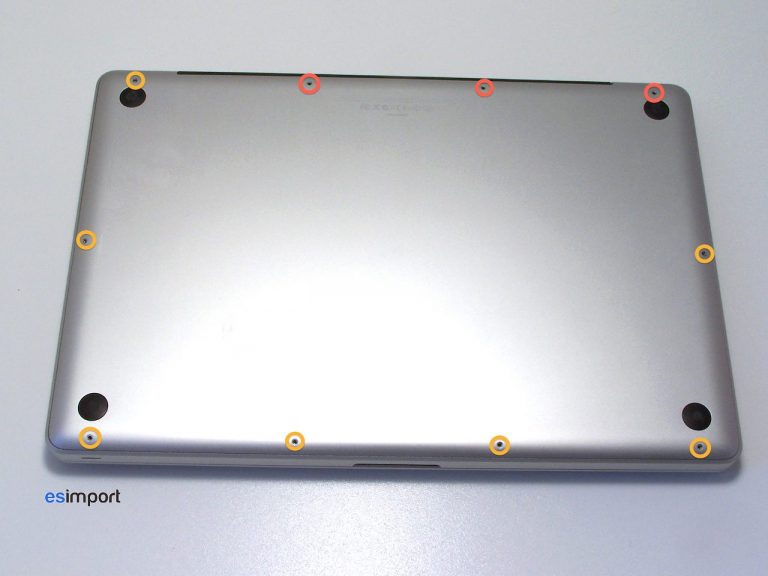

Dévisser avec le tournevis cruciforme, les 10 vis de la coque du macbook indiquées ci-dessous. Bien noter leur position, celles-ci étant de tailles différentes :

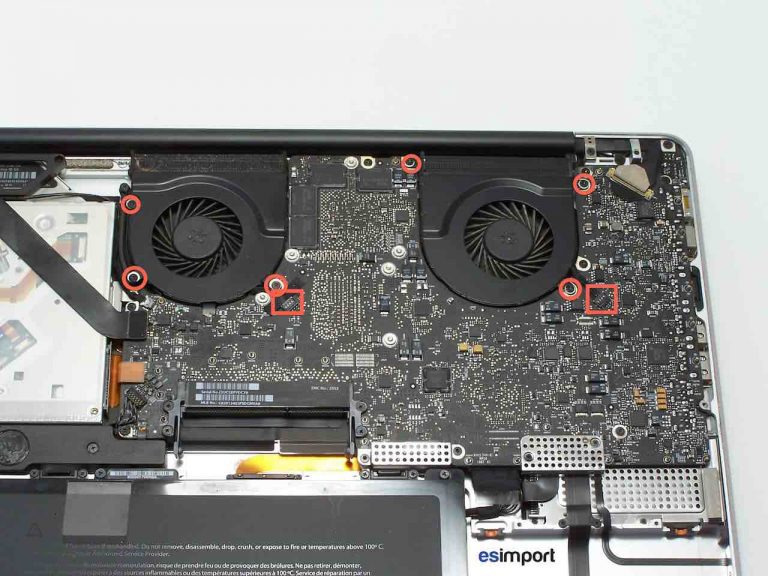

Dévisser les 6 vis maintenant les ventilateurs, puis les déconnecter de la carte-mère du macbook avec le spudger :

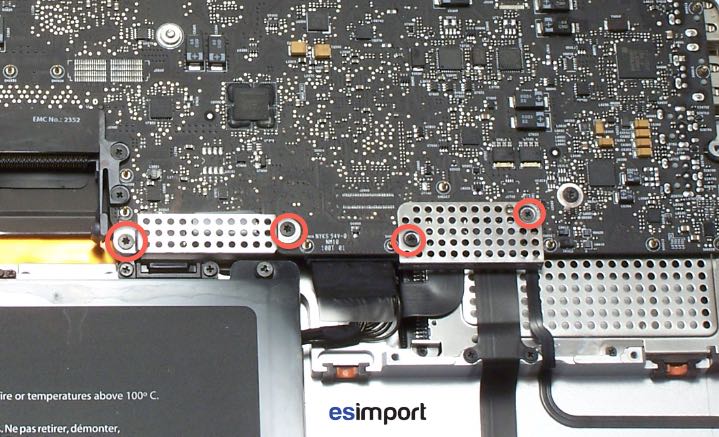

A l’aide des tournevis Torx 6 et cruciforme, dévisser les deux couvercles maintenant les connecteurs sur la carte-mère :

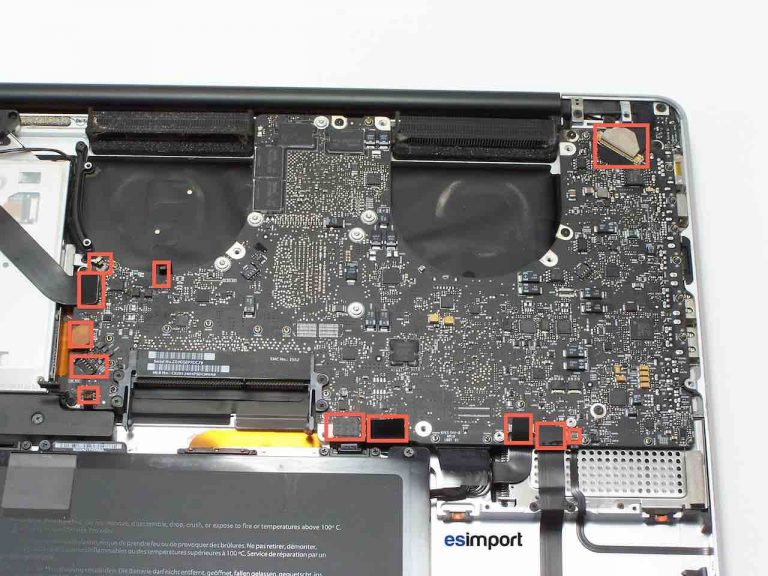

Dévisser les 6 vis Torx 6 maintenant la carte-mère. Dévisser les 2 vis cruciformes maintenant le connecteur Magsafe (connecteur magnétique d’alimentation) :

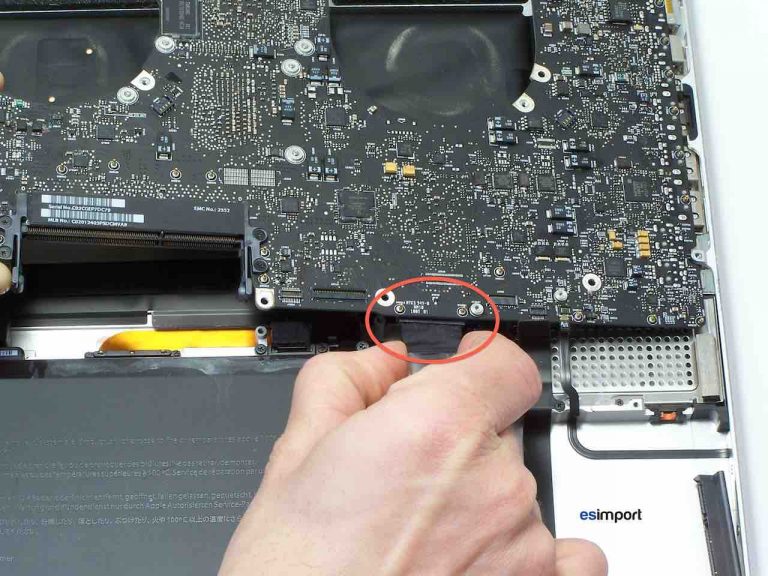

Déconnecter le connecteur de la batterie situé sous la carte-mère du mac :
Démontage de la carte-mère sur un MacBook 17 pouces A1297

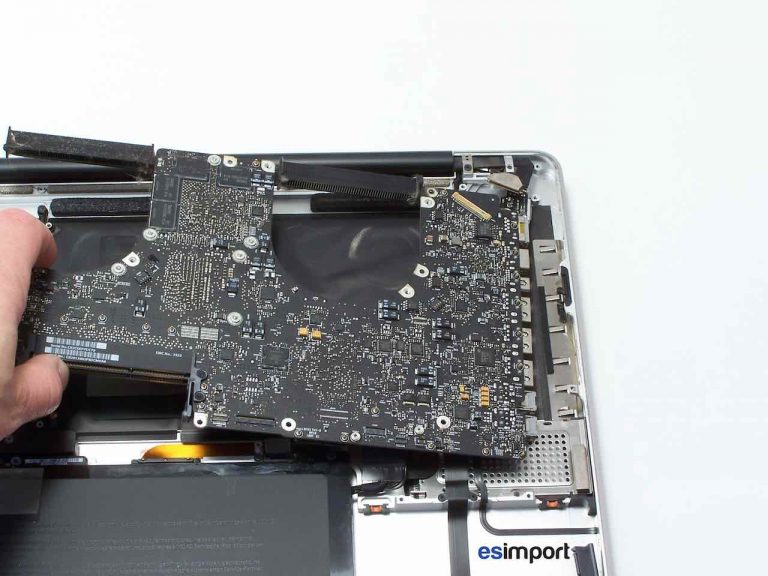

Dégager la carte-mère par la gauche du châssis du macbook pro. Le radiateur, ainsi que le haut-parleur est fixé sous la carte-mère et est donc solidaire de cette dernière:

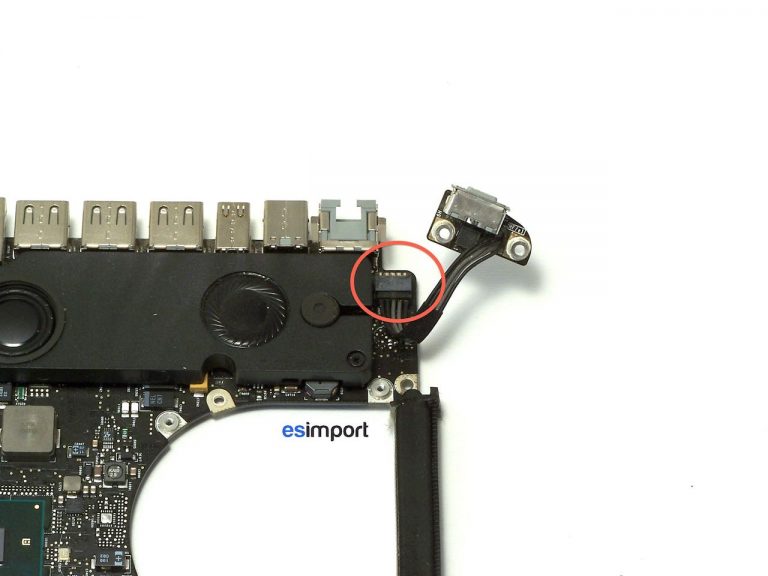

Déconnecter si nécessaire le connecteur magsafe de la carte-mère :
Le remontage du macbook pro 17 pouces s’effectue dans le sens chronologique inverse.
