Changer la carte-mère d'un MacBook A1398 Pro 15 pouces 2013
Ce tutoriel vous guidera pas à pas pour le changement de la carte-mère sur un MacBook pro 15 pouces Retina A1398.
Outils nécessaires :
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 15 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Protéger la coque du macbook pro 15" pour ne pas la rayer :

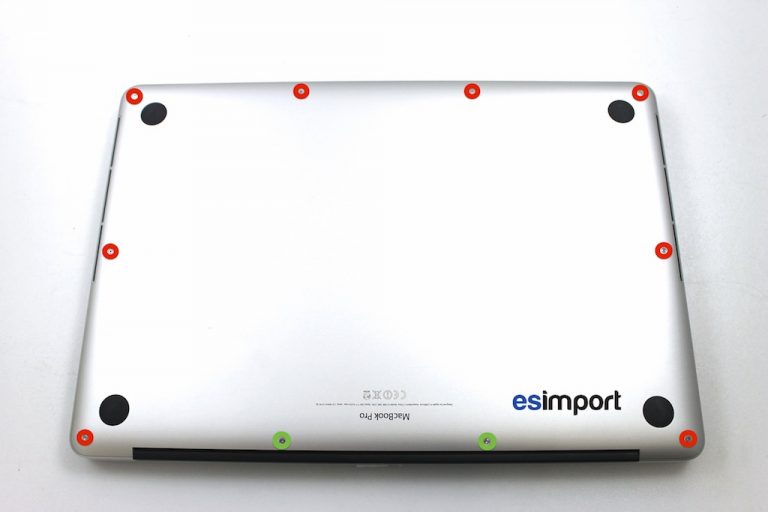

Avec le tournevis pentalobe macbook, dévisser les 10 vis du couvercle de fond :

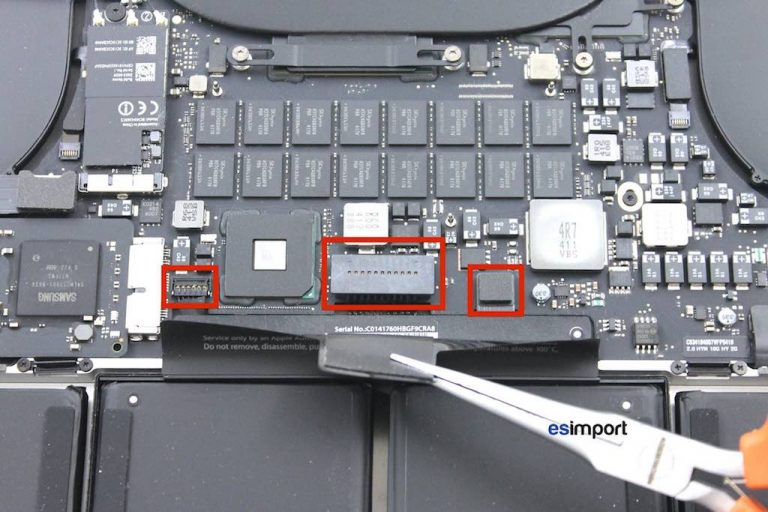

Sous l’adhésif noir se trouvent des connecteurs. Sur la carte-mère du macbook, Déconnecter en premier celui de la batterie afin d’éviter tout court-circuit sur la carte-mère. Déconnecter ensuite le haut-parleur droit ainsi que le trackpad avec le spudger pour ne pas l’endommager :

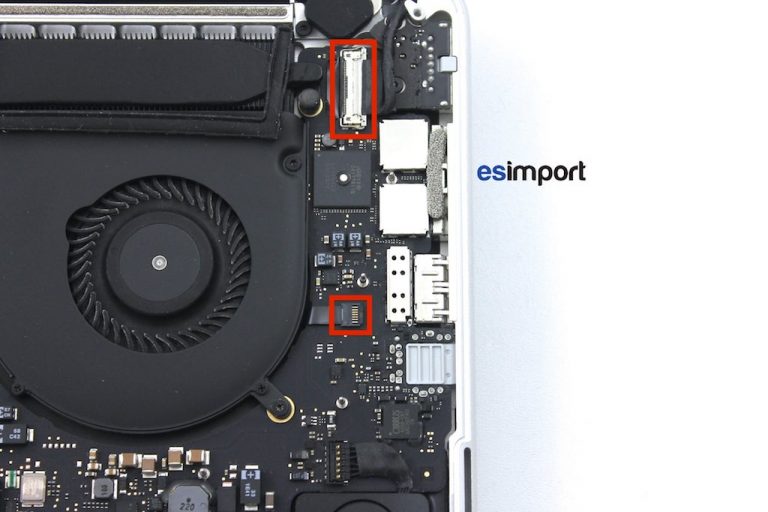

Déconnecter le câble LVDS de l’écran LCD en soulevant le connecteur pivotant à 90° avant de dégager le câble. Déconnecter aussi le câble du microphone de la même manière et avec précaution sur la carte-mère, ce connecteur étant très fragile:
Glisser le spudger sous le câble du haut-parleur gauche et faire levier pour le déconnecter :

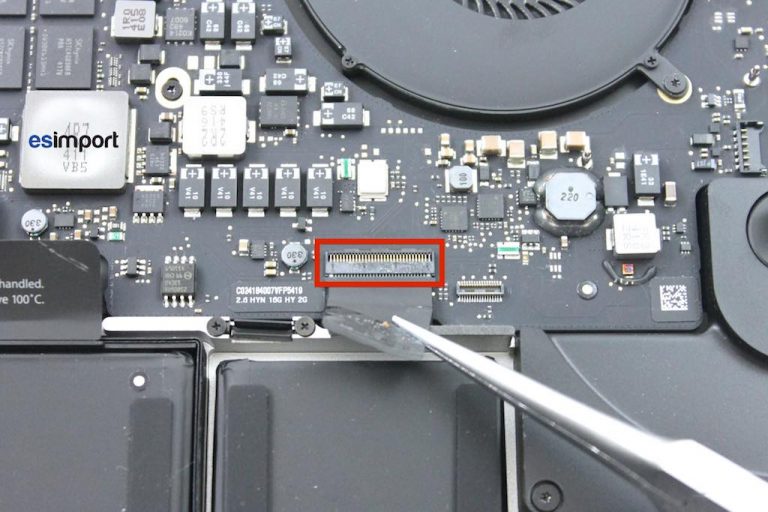

Décoller l’adhésif qui masque le connecteur du clavier et le déconnecter en soulevant en premier lieu le connecteur pivotant :

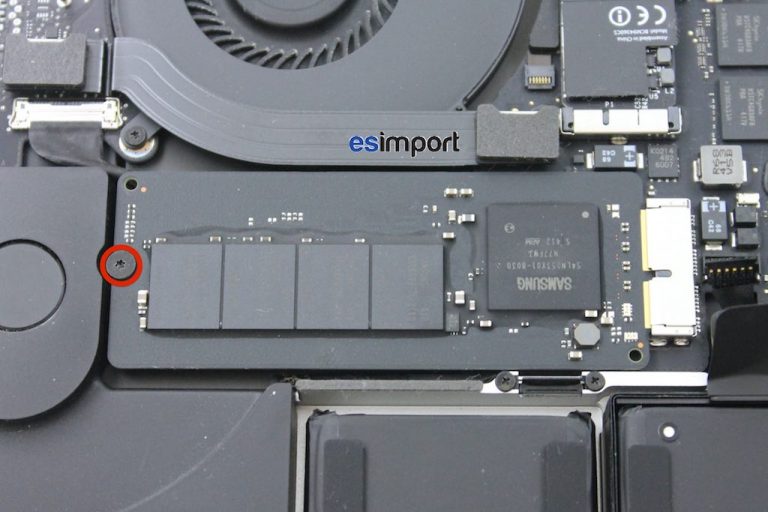

Avec le tournevis torx 5, dévisser la vis qui fixe le disque flash SSD sur la carte mère:

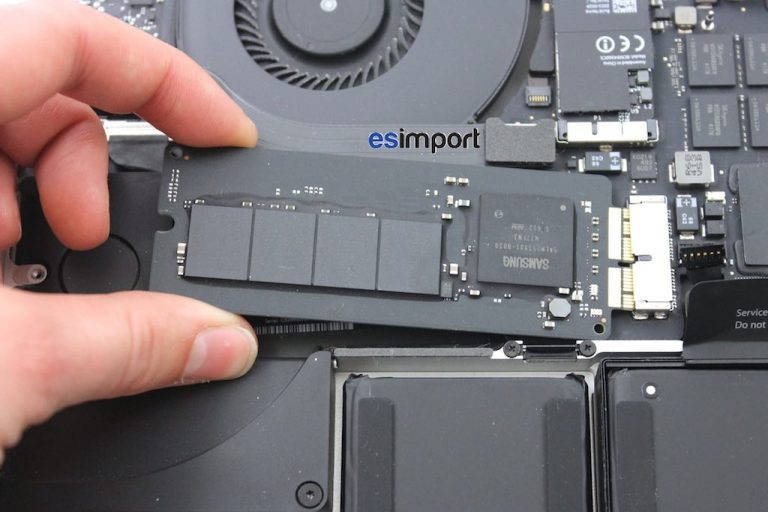

Le dégager par la gauche :

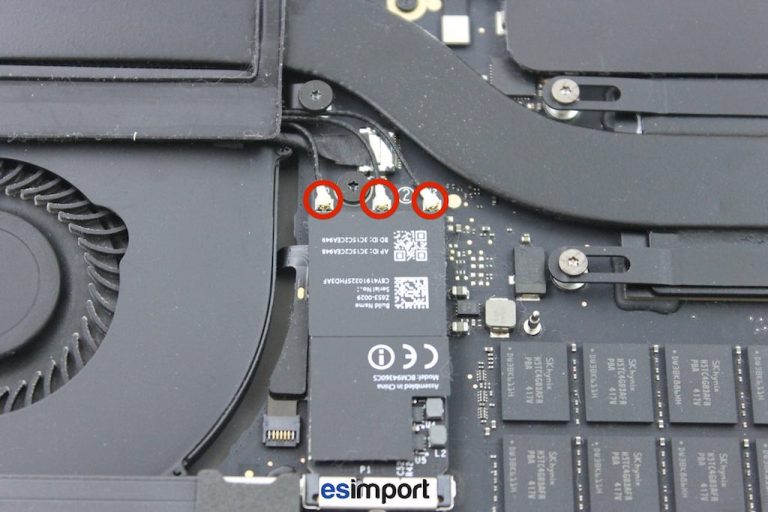

Déconnecter les 3 antennes en passant le spudger en dessous pour les déclipser. Attention à ne pas endommager les câbles au niveau des connecteurs coaxiaux:

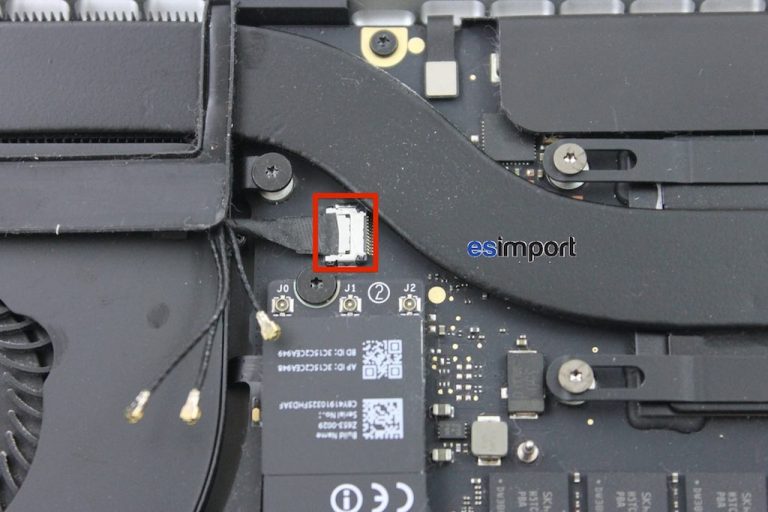

Déconnecter le câble large caméra iSight de la carte-mère en le glissant sur la gauche. note: ce connecteur large équipe les modèles 2013, les modèles 2012 étant équipé d’un connecteur caméra plus étroit):

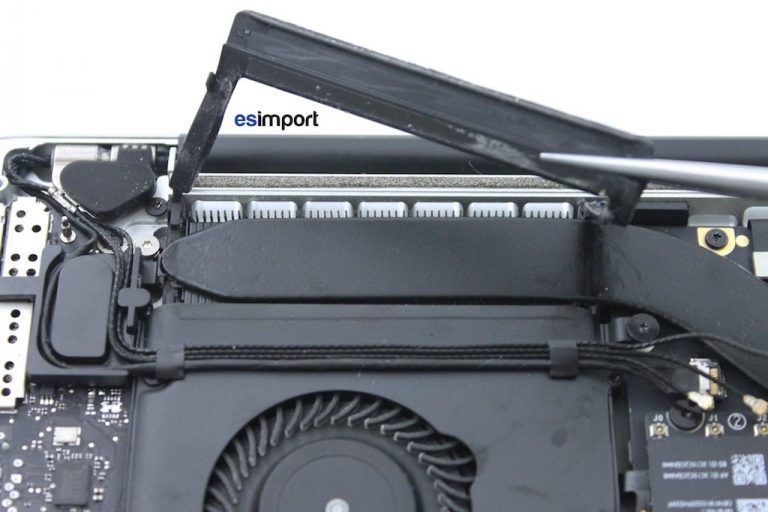

Avec la pince, rabattre le caoutchouc anti-vibrations qui se trouve sur le ventilateur. Il n’est pas nécessaire de l’enlever entièrement :

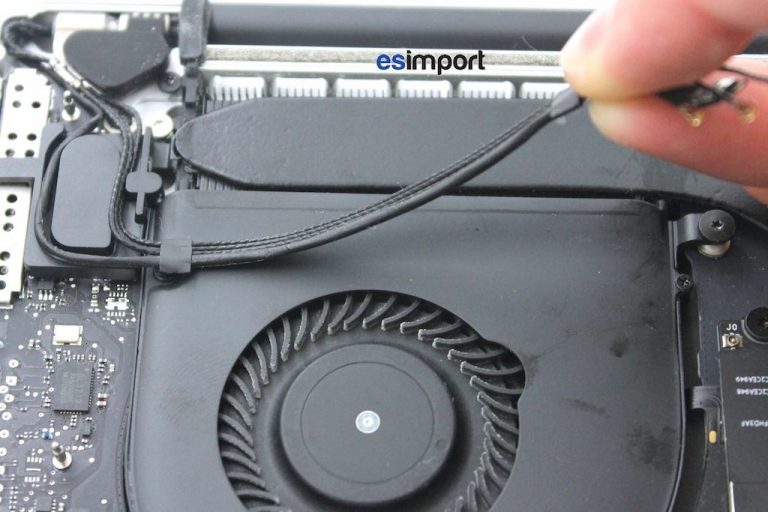

Décoller les câbles de la caméra et les antennes wifi/bluetooth :

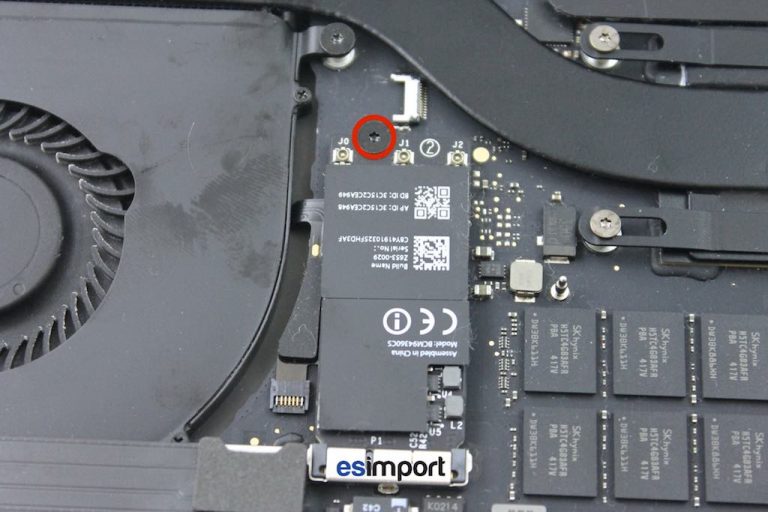

Avec le tournevis torx 5, retirer la vis qui maintient la carte Wifi/Bluetooth :

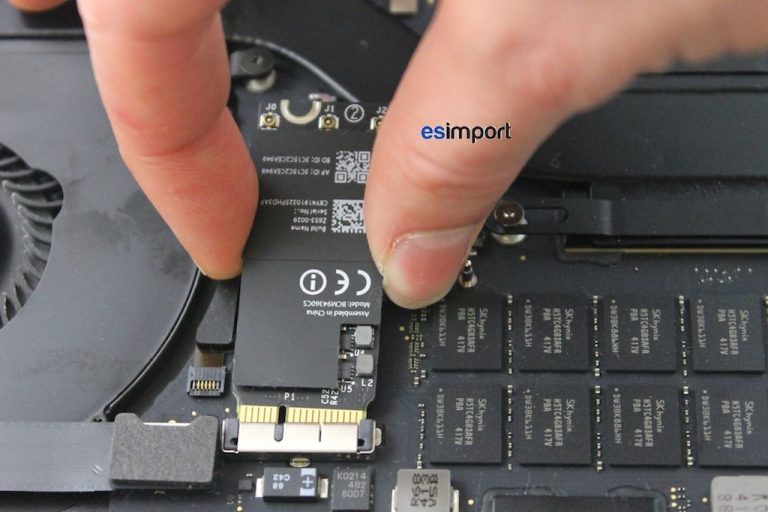

La déconnecter en la dégageant par le haut :
Déconnecter la nappe du ventilateur en soulevant le pivot à 90° avant de la dégager :

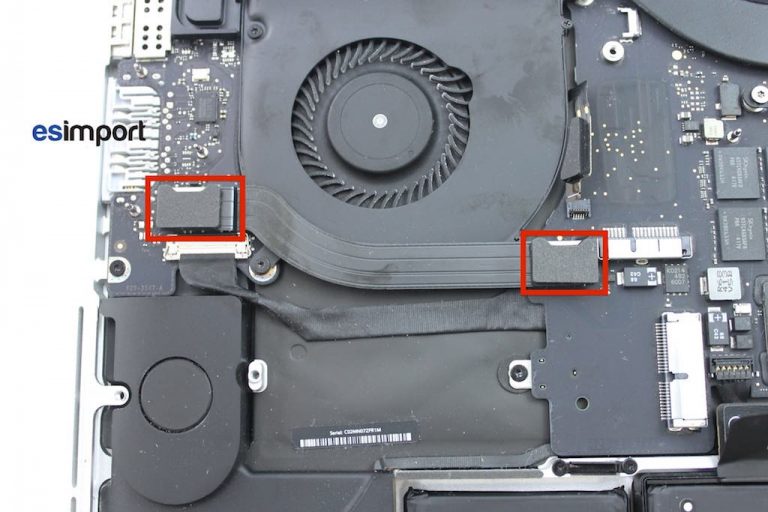

Puis déconnecter la nappe d’entrée/sortie qui relie la carte-mère à la carte de gestion des ports :

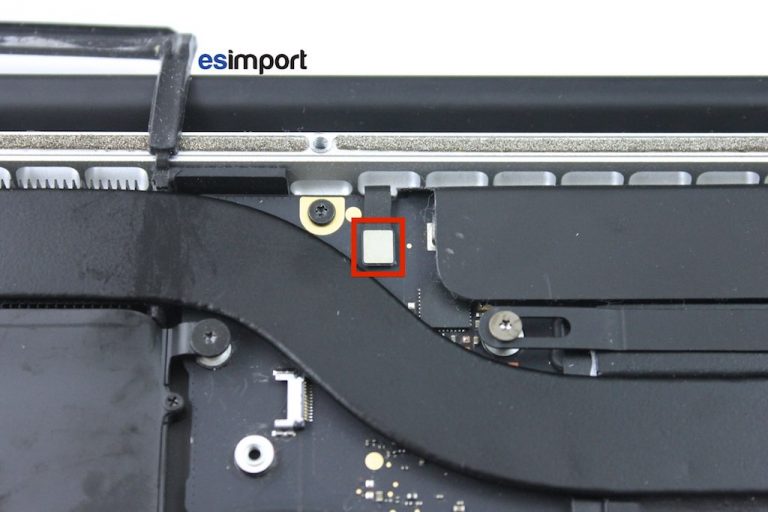

Et le rétro-éclairage du clavier :

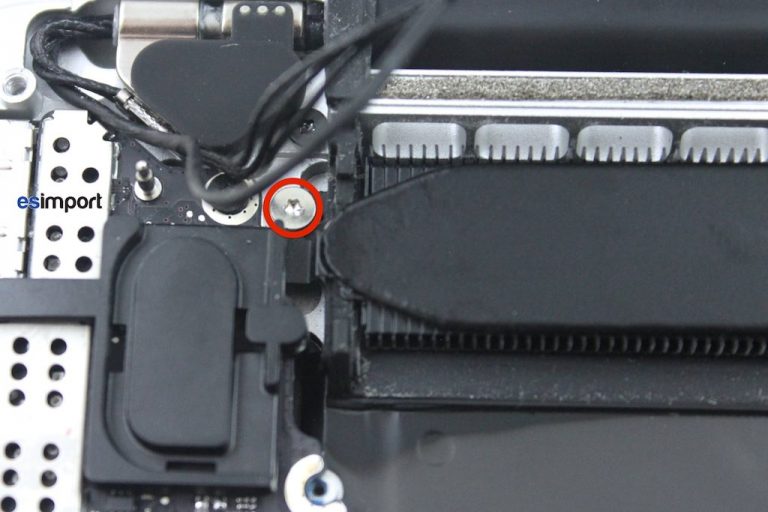

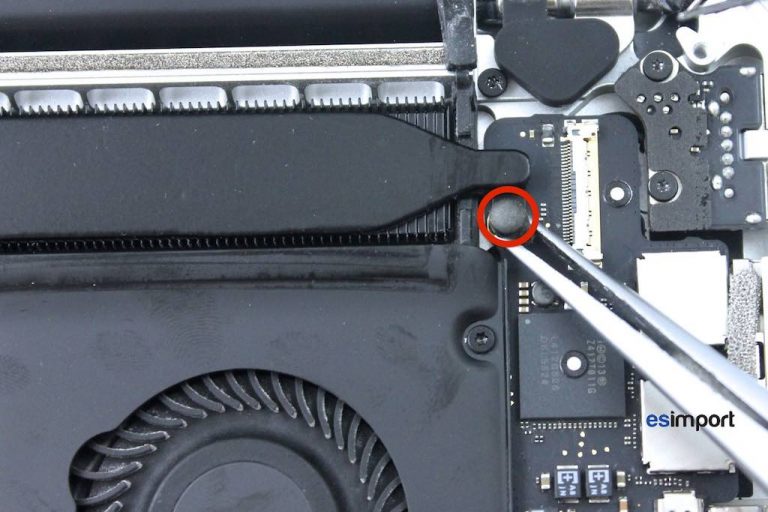

Avec la pince, retirer l’embout en caoutchouc qui masque la vis dissipateur thermique :
La retirer de la carte-mère du macbook pro à l’aide du tournevis torx 5 :

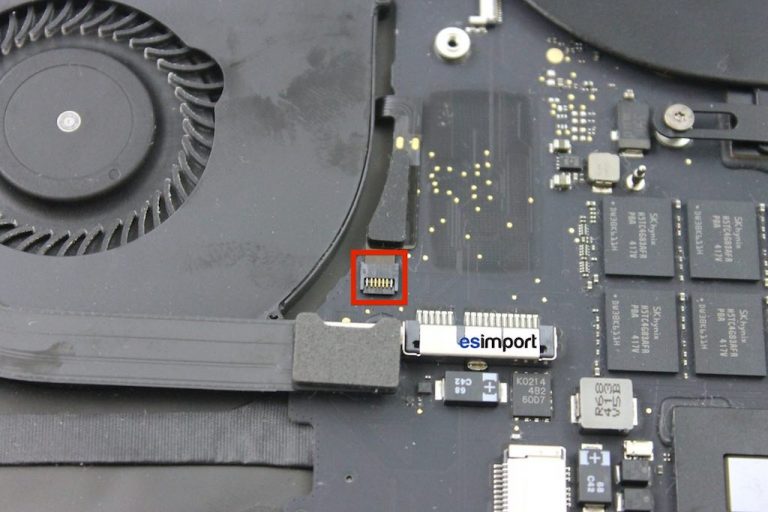

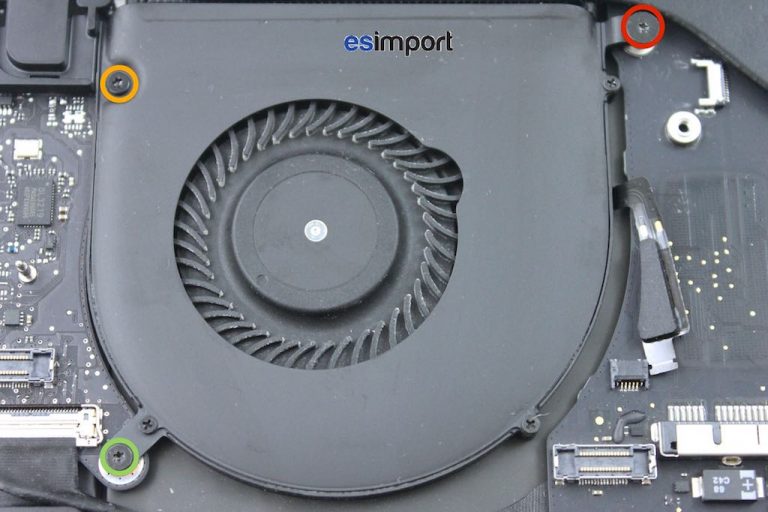

Déconnecter le câble du ventilateur gauche puis retirer les 3 vis qui le fixent à la carte-mère. Bien noter les tailles différentes des vis pour faciliter le remontage. Déposer le ventilateur de la carte-mère :

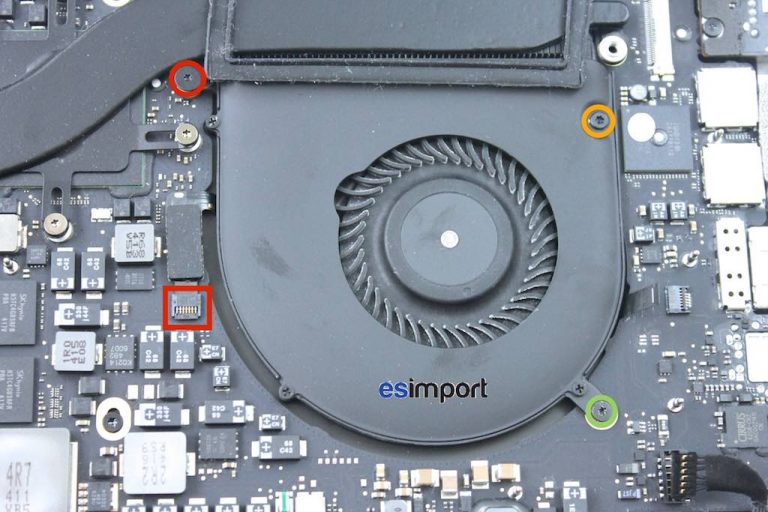

Faire de même pour le ventilateur droit :

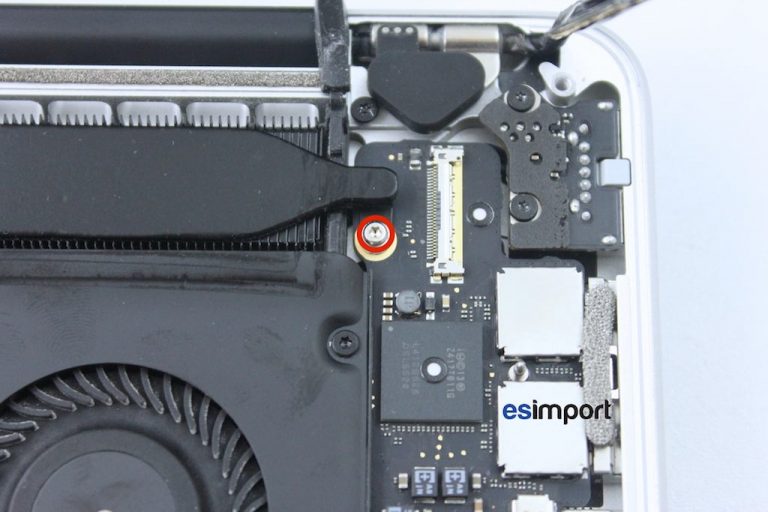

Retirer la vis de maintien du dissipateur thermique :
Déconnecter le câble de transfert de données HDMI en soulevant le pivot à 90° avant de le dégager par le bas. Dévisser les 2 vis torx 5 qui fixent la carte-fille au topcase :

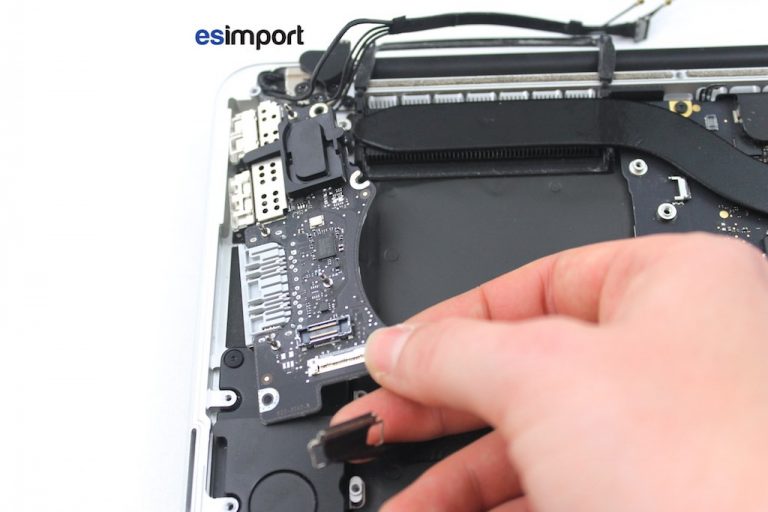

Déposer la carte-fille en la dégageant par la droite :

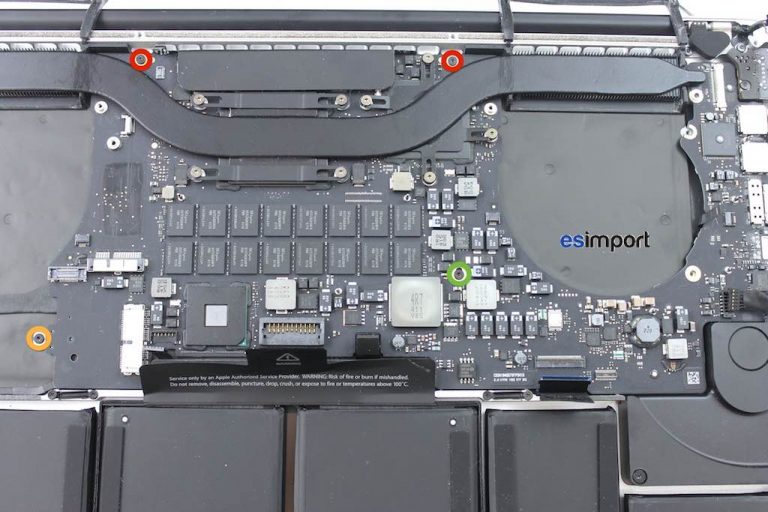

Dévisser les 4 dernières vis de la carte-mère. Bien noter les tailles différentes des vis :

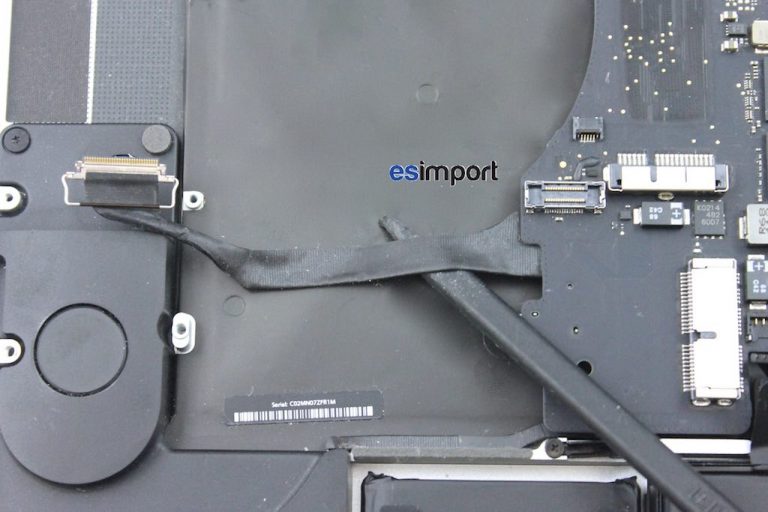

Avec le spudger, décoller le câble de transfert de données HDMI du rétro-éclairage :
Changer la carte-mère sur un MacBook pro 15 pouces A1398

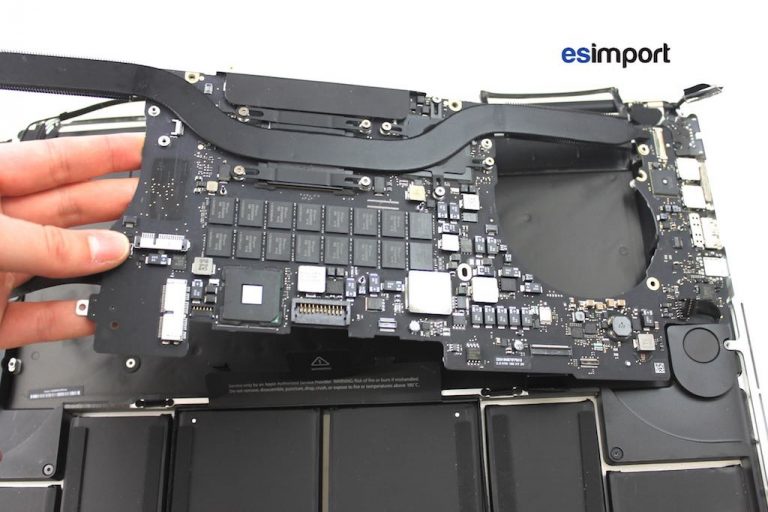

Soulever la carte-mère de la coque du macbook 15 sans la retirer entièrement :

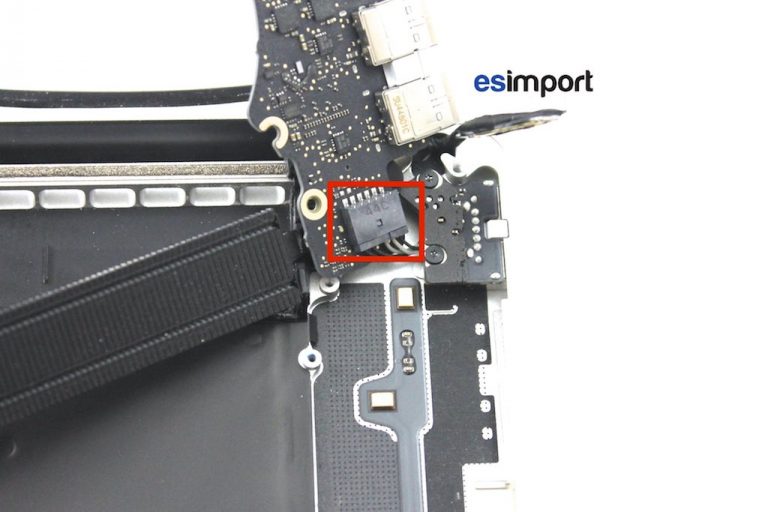

La pivoter vers l’arrière pour avoir accès au connecteur magsafe et le déconnecter :

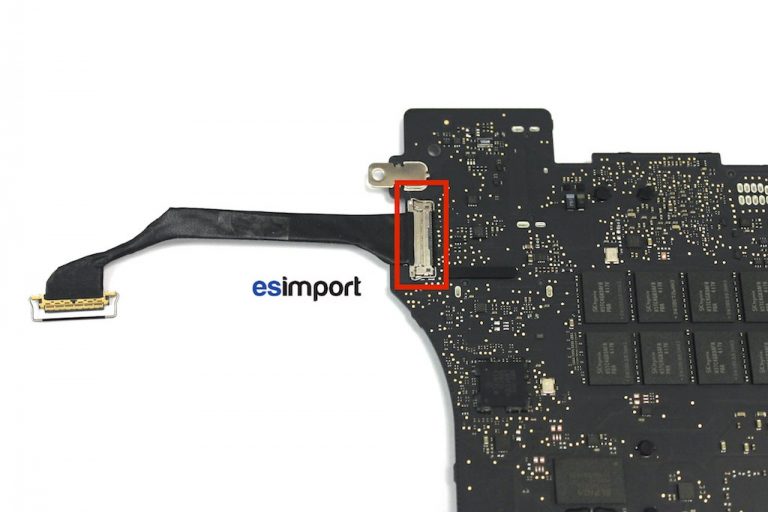

La carte-mère peut être entièrement retirée du châssis du macbook. Déconnecter si besoin, le câble de transfert des données HDMI coté carte-mère :
Le remontage du macbook pro 15 pouces Retina s’effectue dans le sens chronologique inverse.
