Ce tutoriel vous guidera pas à pas pour le changement du lecteur optique ou pour retirer un CD coincé sur un iMac A1224

Avant de suivre ce présent tutoriel, suivre au préalable le guide consacré au démontage de l’écran LCD de l’iMac 20″ A1224 en vous arrêtant au débranchement de la sonde de température.

Outils nécessaires :

• Tournevis Torx 9
• Tournevis torx 6
• Spudger
• Spatule en acier
• Pince

Pièce nécessaire:

• Lecteur optique

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

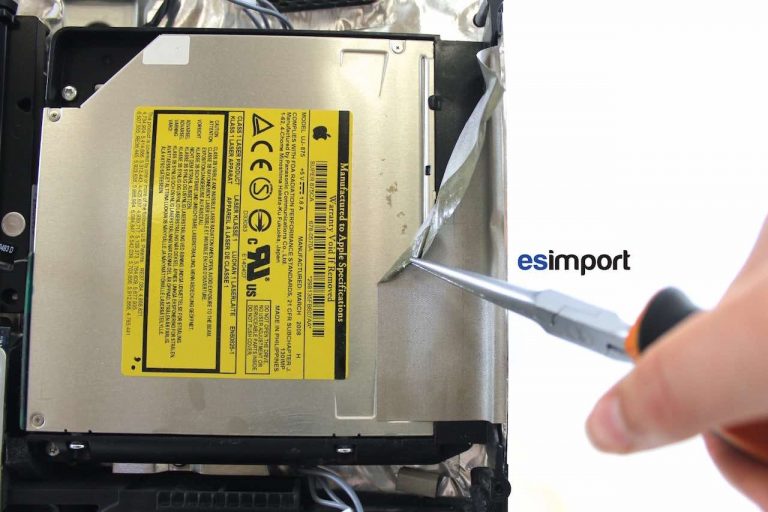

Avec la pince, décoller l’adhésif du lecteur optique :

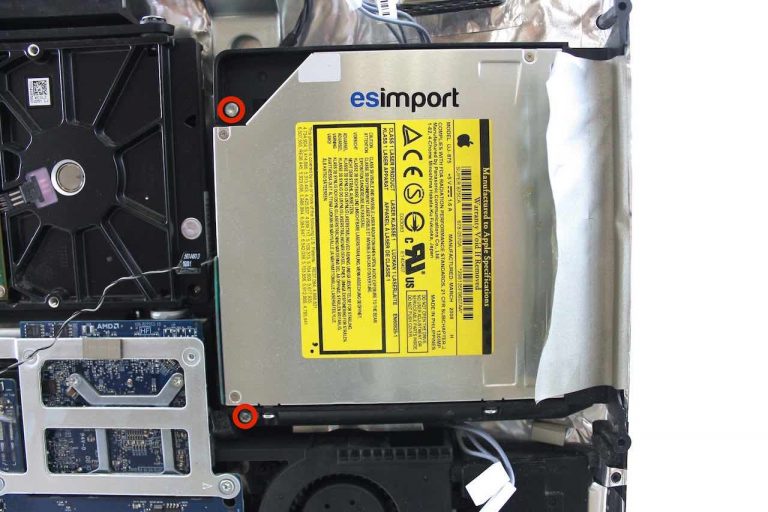

A l’aide du tournevis torx 9, dévisser les 2 vis du bloc de maintien du lecteur optique :

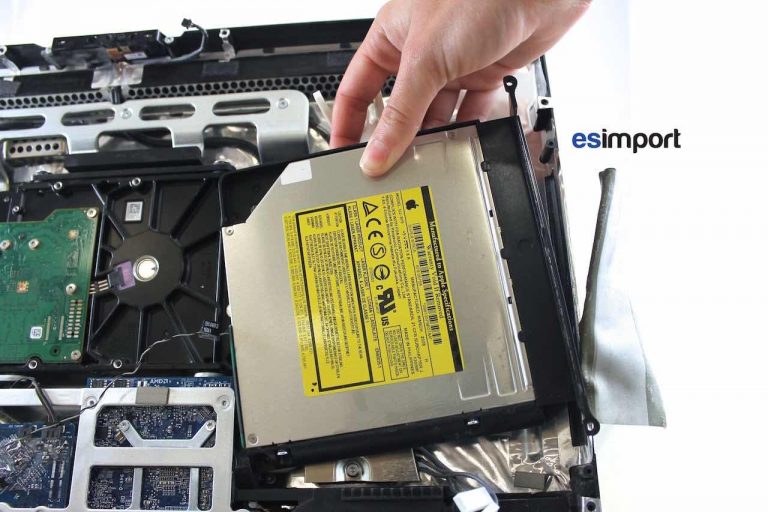

Sortir le lecteur optique et le basculer vers le bas :

comment retirer un cd bloqué dans un lecteur cd imac

Il s'agit d'un cas classique: un CD reste coincé dans le lecteur optique. Si le démarrage avec la touche éject ne permet pas d'éjecter le CD, il faudra en effet démonter de manière matérielle.

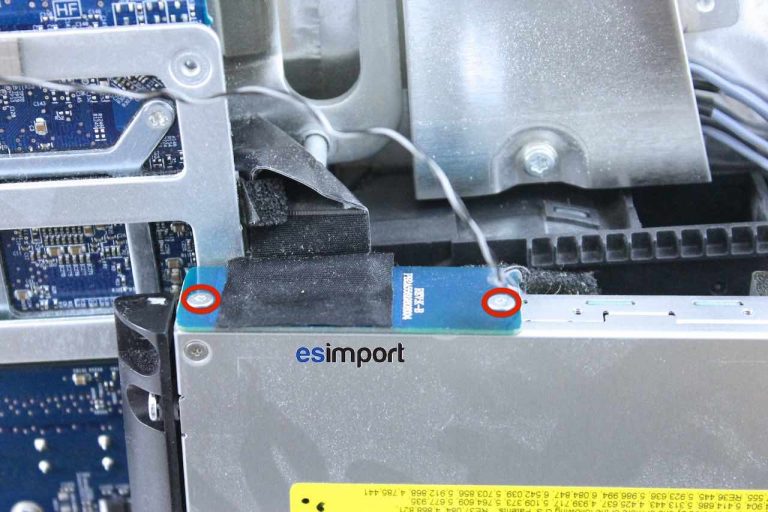

Avec le tournevis torx 6, dévisser les 2 vis qui sécurisent la connexion du câble du lecteur optique :

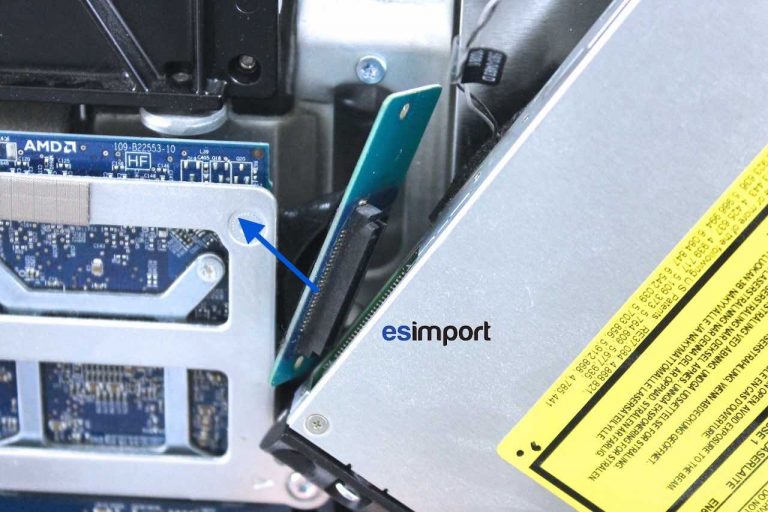

Déconnecter le câble :

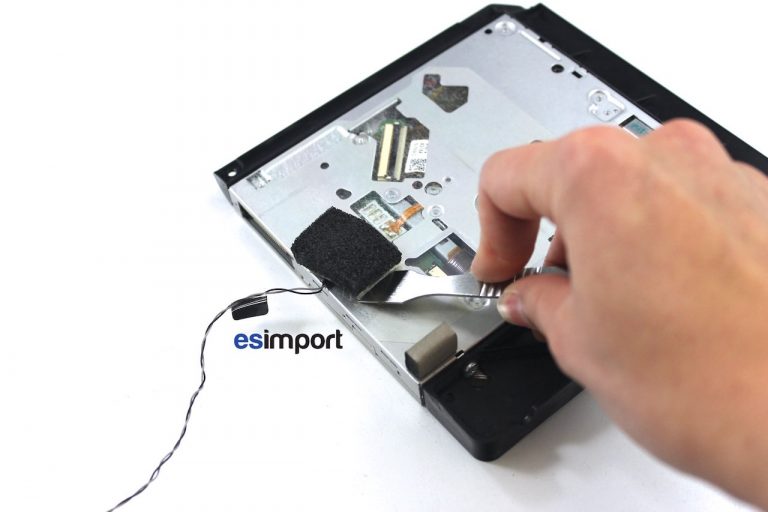

Sur le lecteur optique se trouve une sonde de température, la décoller avec la spatule :

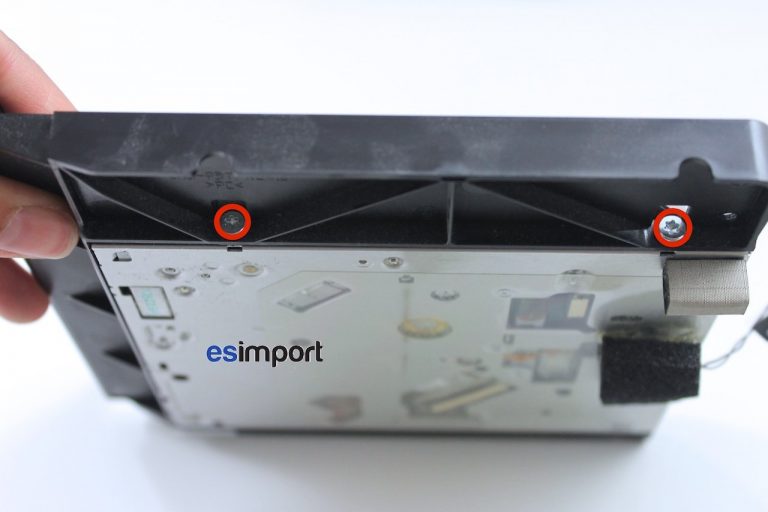

Dévisser les 2 vis torx 9 qui maintiennent le haut du lecteur optique sur le support en plastique :

Opérer de la même manière pour les vis du bas :

Le lecteur optique peut être déposé.

Installer le nouveau dans le support et le fixer avec les vis. Replacer le bloc dans le châssis et remonter dans le sens chronologique inverse.
