Ce tutoriel vous guidera pas à pas pour le changement de la dalle LCD sur un iMac 17 pouces A1208 de 2006

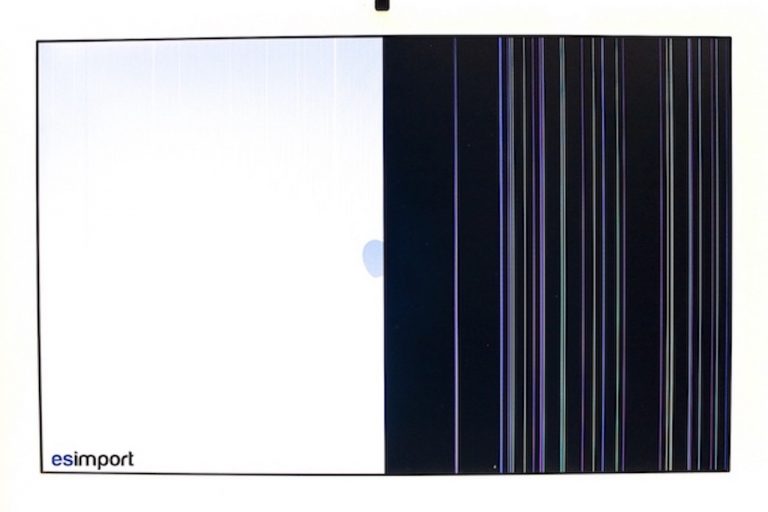

Lorsque l’écran de votre iMac présente ce défaut d’affichage caractéristique, il est fort à parier que l'écran LCD soit à changer. Afin d’établir de manière certaine le diagnostic, il suffit de brancher un nouvel écran LCD sur la carte-mère ; si l’image apparaît sans défaut, c’est votre écran LCD qui effectivement est en cause.



Outils nécessaires :

• Tournevis Torx 9
• Tournevis Torx 6
• Pince
• Tournevis plat

Pièce nécessaire:

• Ecran iMac 17 pouces 2006

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

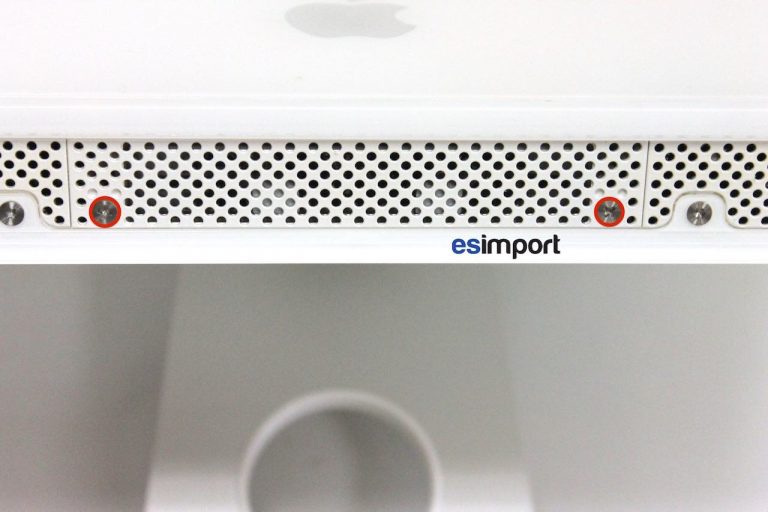

Poser l’imac 17 pouces à plat sur une table et dévisser les 2 vis de la trappe RAM avec le tournevis plat :

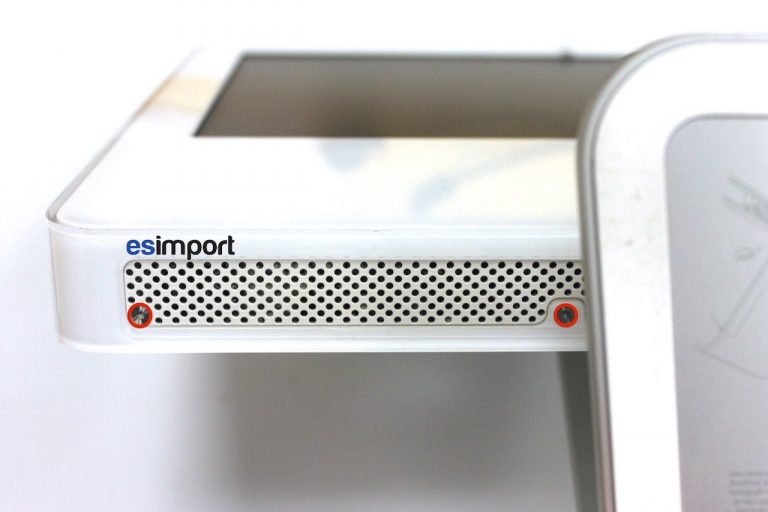

Avec le tournevis torx 9, dévisser maintenant les 2 vis du côté droit du châssis de l'iMac:

Faire de même du coté gauche :

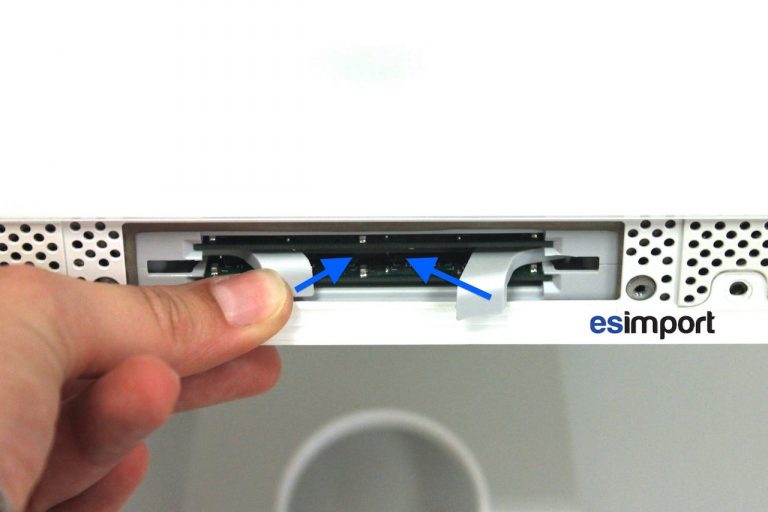

Rabattre les 2 pivots vers l’intérieur de la trappe RAM :

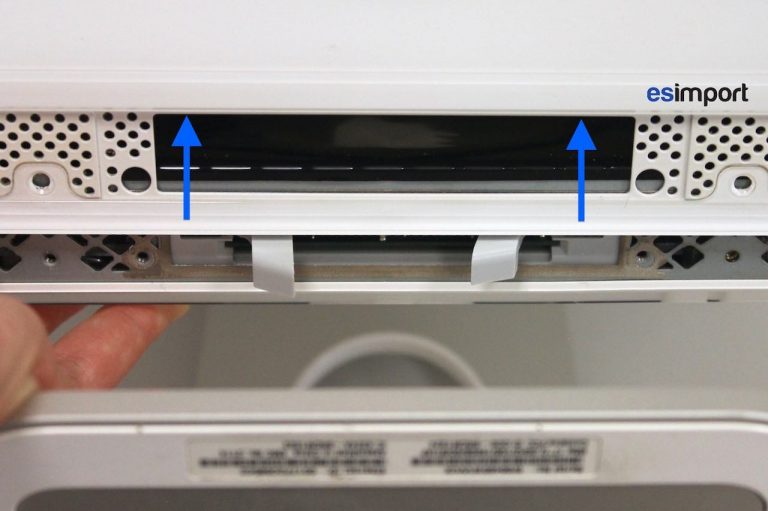

Le cadre peut se retirer sur la partie basse. Le pousser vers le haut :

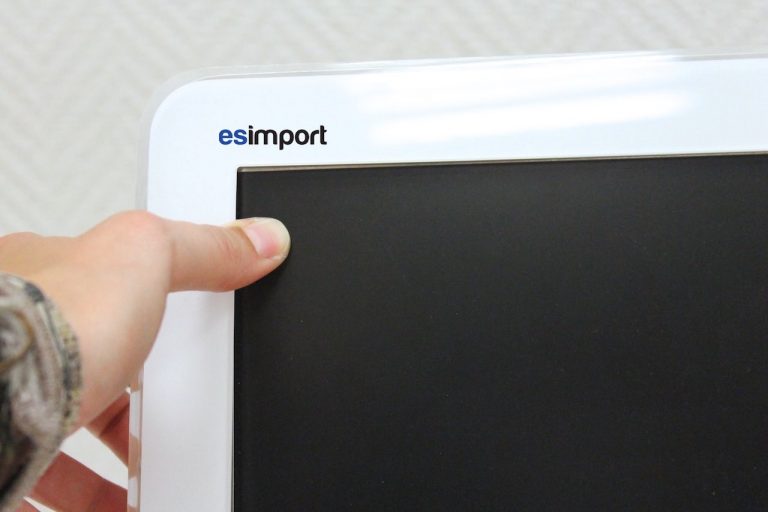

Redresser l’iMac. Placer vos pouces dans les coins hauts de la dalle LCD, et pousser pour déboîter le cadre :

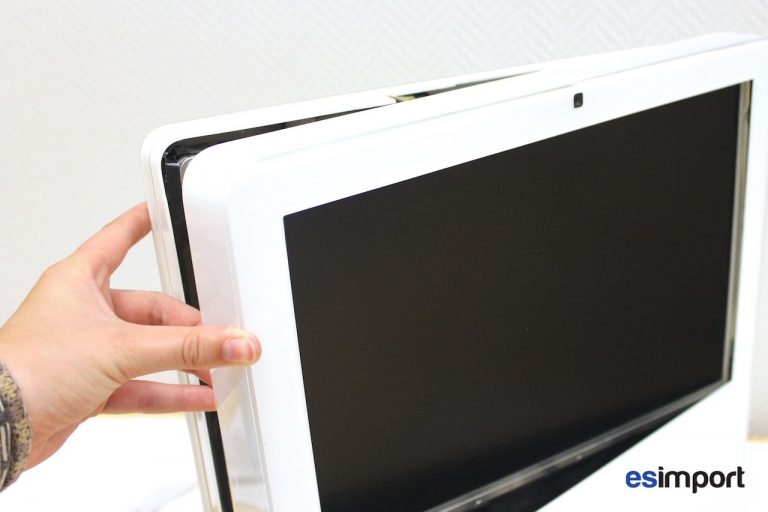

Le cadre en plastique devrait se détacher du châssis de l'iMac:

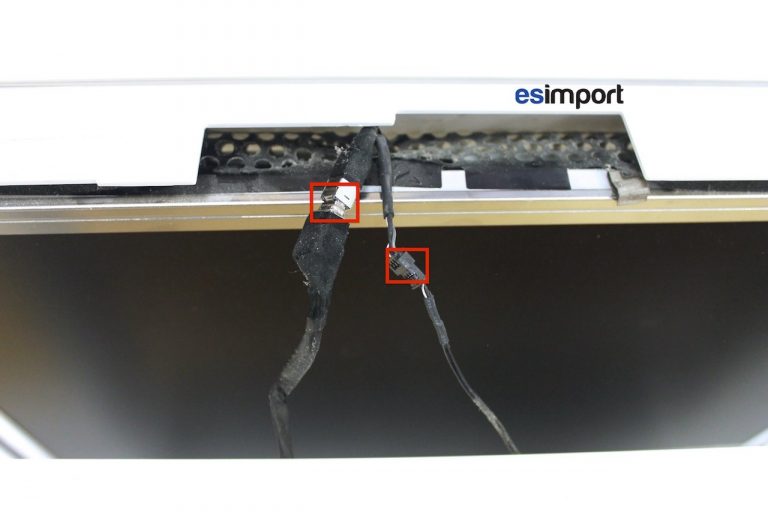

Déconnecter les câbles de la caméra et du microphone :

Le cadre peut désormais être entièrement déposé.

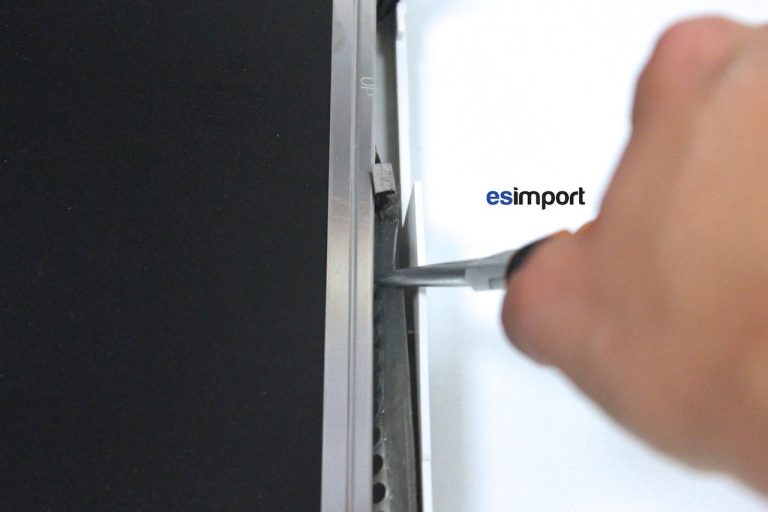

A l’aide de la pince, retirer l’adhésif noir qui masque les composants sur le bas de l’écran, et l’adhésif métallique qui cache les vis de l’écran sur les côtés :

Faire de même sur le haut de l’écran :

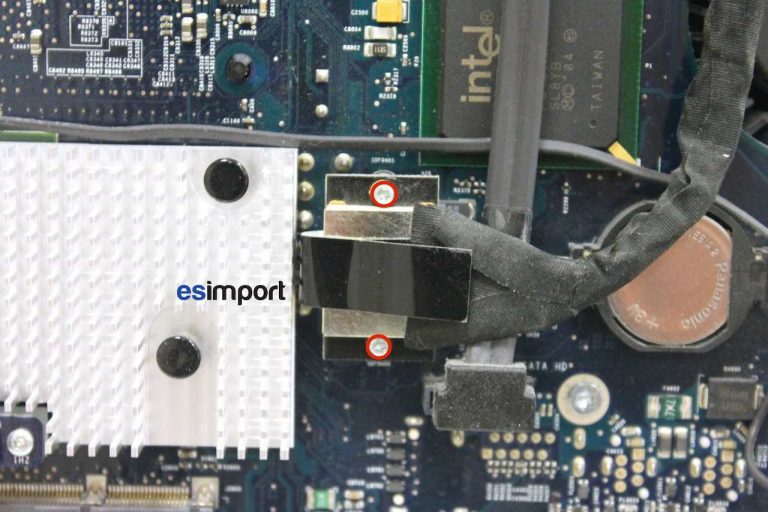

Avec le tournevis torx 6, dévisser les 2 vis qui sécurisent le câble LVDS sur la carte-mère du mac:

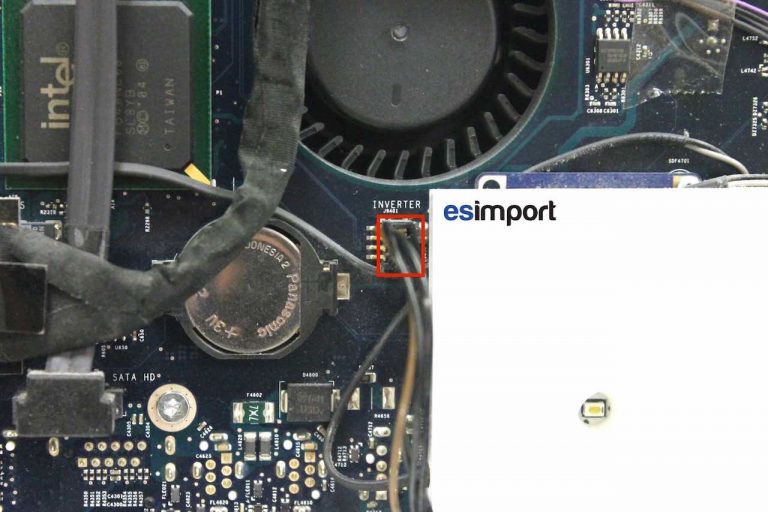

Déconnecter la sonde de température de l’écran :

Changement de la dalle LCD sur un iMac 17 pouces A1208 2006

A l’aide du tournevis torx 9, retirer les 4 vis de l’écran LCD :

Dégager l’écran du châssis et le poser à plat. Les barres latérales ainsi que le câble vidéo seront démontés puis remontés sur le nouvel écran.

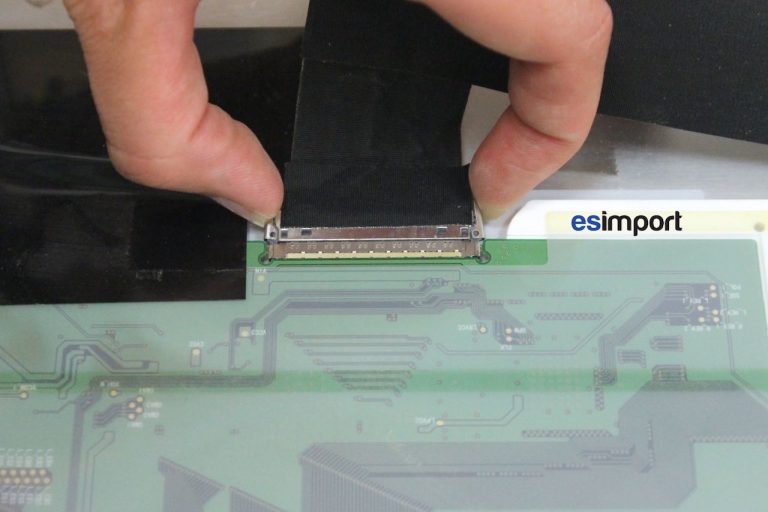

A l’arrière, débrancher le câble LVDS en appuyant sur les cotés tel qu’indiqué ci-dessous avant de déclipser la nappe :

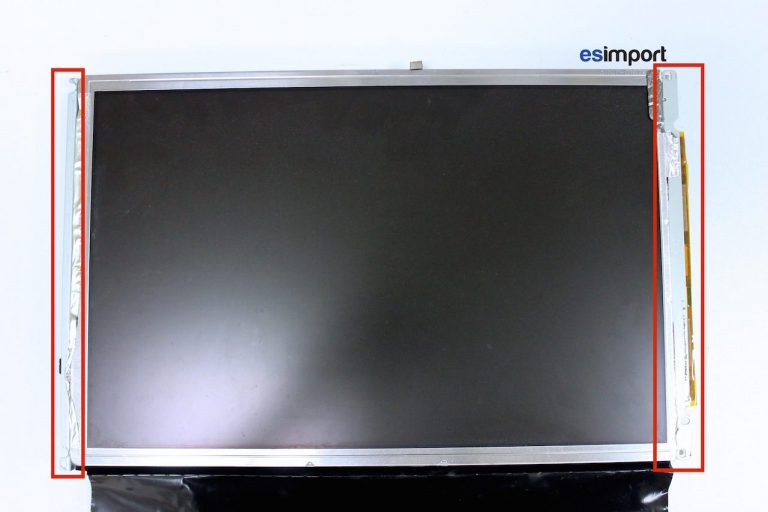

Il est nécessaire de récupérer les 2 barres latérales pour y monter le nouvel écran. Ignorer les 4 étapes suivantes si vous vous êtes procuré une dalle LCD équipée de barres déjà montées :

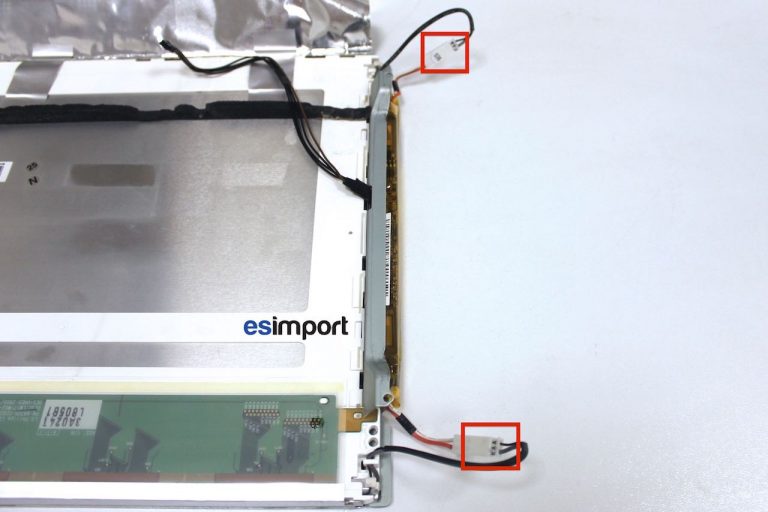

Déconnecter les 2 câbles de rétro éclairage. Le détrompeur en place interdit un mauvais branchement. Il n’est donc pas nécessaire de marquer les connecteurs avant de débrancher :

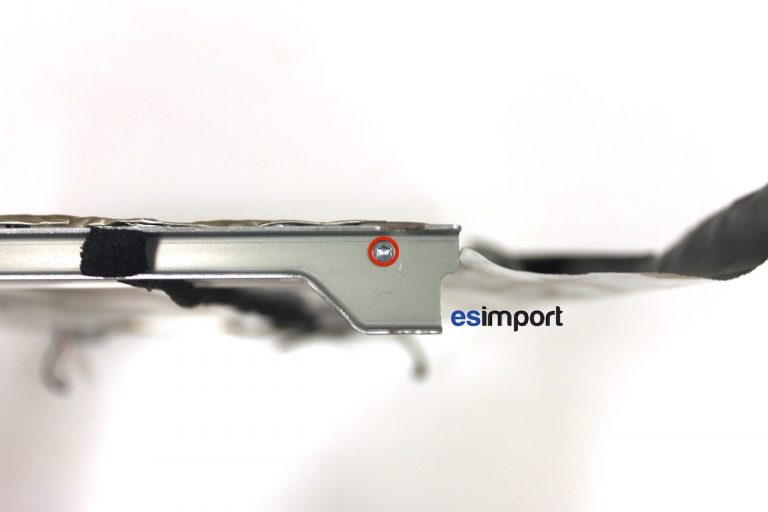

Grâce au tournevis torx 9, dévisser les 2 vis de la barre latérale gauche :

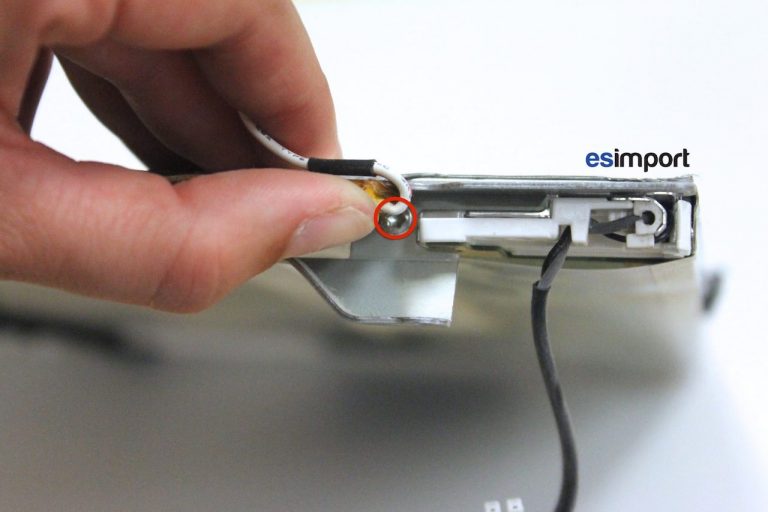

Faire de-même pour la barre latérale droite. Attention à ne pas blesser les câbles, les 2 vis se trouvent assez proches de la barre inverter :

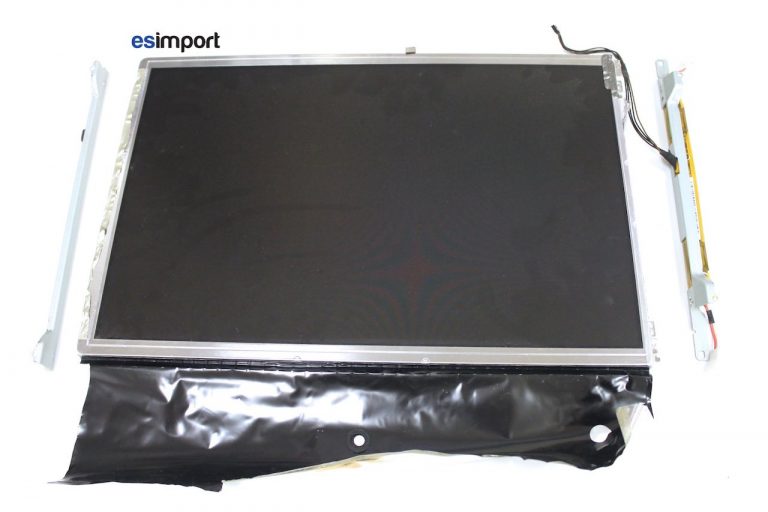

L'écran LCD est maintenant entièrement démontée :

Visser les 2 barres latérales sur le nouvel écran, puis y connecter les câbles de rétro éclairage et LVDS.

Effectuer un test avant le remontage final : Brancher l’écran à la carte-mère puis mettre l’iMac sous tension. Si l’affichage fonctionne, l’étape du remontage s’effectue dans le sens chronologique inverse.
